Гидротурбина типа S с лопастями из нержавеющей стали для напора воды 2-20 м и мощности 100 кВт-10 МВт

Турбина типа S подходит для напора воды от 2 до 20 м и для гидроэлектростанций с большим расходом.

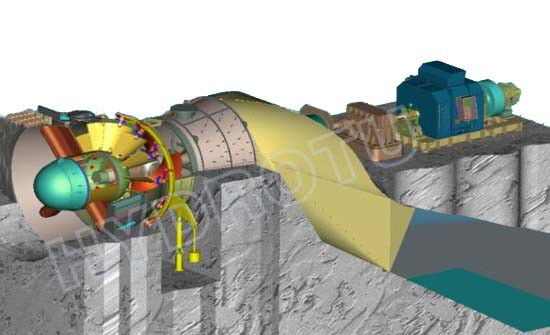

Трубчатая турбина типа S доступна в горизонтальном исполнении, также называемом горизонтальной Каплан. Ее особенностью является то, что поток воды является осевым на всем протяжении от входа до выхода, поэтому канал по существу представляет собой прямой трубопровод. Турбинный вал выходит из трубы в месте изменения направления трубы, устанавливается с помощью ременной передачи или напрямую соединяется с генератором. Эта современная турбина характеризуется высоким КПД в широком диапазоне расходов.

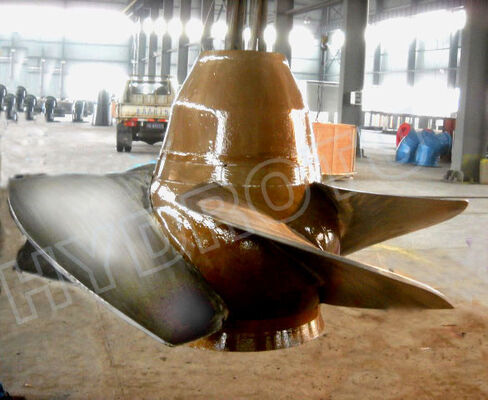

Турбина типа S также состоит из фиксированных и подвижных лопастей рабочего колеса.

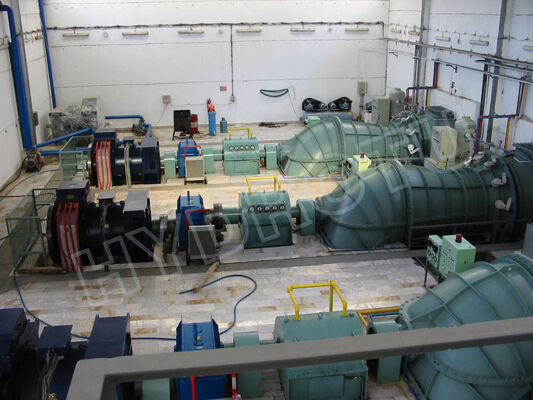

Этот тип гидротурбины представляет собой горизонтальную трубчатую турбину типа S с регулируемыми лопастями и направляющим аппаратом. Вода проходит через входной трубопровод электростанции, кольцо опоры, распределитель, рабочее колесо, отводящий трубопровод и стекает в отводящий канал. Поток через турбину вращает рабочее колесо, затем энергия воды (потенциальная и кинетическая) преобразуется в механическую энергию главного вала гидротурбины, вращает ротор генератора, тем самым преобразуя механическую энергию в электрическую. Запуск турбины, параллельное подключение к сети, увеличение и уменьшение нагрузки, остановка агрегата осуществляются с помощью механизма регулирования направляющего аппарата.

Основные части конструкции турбины следующие:

• Узел входной части
• Узел радиального подшипника

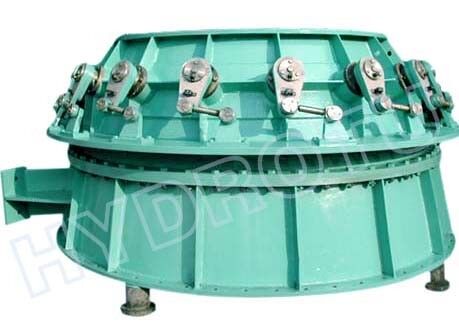

• Узел распределителя
• Узел главного вала

• 1. Напор воды: 2 м - 20 м
• 2. Мощность: 0,1 МВт - 10 МВт
• 3. Диаметр рабочего колеса: от 0,4 до 5 м
• 4. Частота: 50/60 Гц
• 5. Выходное напряжение генератора: трехфазное переменное напряжение 0,4 кВ, 3,3 кВ, 6,3 кВ или 10,5 кВ,

Если вы заинтересованы в турбине типа S, вам необходимо предоставить некоторые ключевые параметры (такие как чистый напор, расход воды, номер агрегата, частота, напряжение) в запросе.
