Высокопроизводительная гидротурбина Turgo для гидроэнергетического проекта средней мощности

ВТурготурбинаявляется импульсной водяной турбиной, предназначенной для применения на средних расстояниях (обычно 50-250 метров) и более высоких потоков по сравнению с колесом Пелтона.Его структура оптимизирована для эффективного преобразования энергии, направляя струи воды под углом через лопатки бегуновНиже приведена подробная разбивка основных компонентов и их функций:

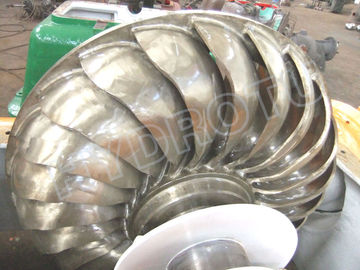

1.Бегущий

• Описание: вращающийся блок с изогнутойведра(листов) расположены радиально вокруг центрального узла.

• Функция: улавливает кинетическую энергию от высокоскоростных струев воды.минимизируя помехи и обеспечивая непрерывное вращение.

• Материал: Обычно изготовлены из нержавеющей стали (например, CA6NM) для устойчивости к эрозии и кавитации.

• 2.Ноздри и клапан лопаты

•

• Насадка: преобразует воду под давлением в высокоскоростной струю, направленную на бегущего.

• Клапан лопаты: коническая игла внутри сопла, которая регулирует размер струи для регулирования потока воды и мощности без потери давления.

• Функция: Обеспечивает точное управление скоростью и объемом струи.

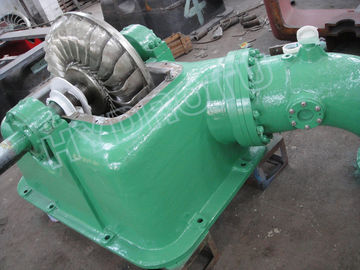

• 3.Корпус

• Описание: прочный корпус, окружающий бегун и соприкосновение.

• ФункцияВ отличие от реакционных турбин, он работает при атмосферном давлении.

•

• 4.Волокно и подшипники

• Остров: соединяет бегун с генератором, передавая механическую энергию.

• Подшипники: поддерживают вал, уменьшая трение и обеспечивая плавное вращение.

•

• 5.Тормозная система

• Функция: безопасно останавливает турбину во время чрезвычайных ситуаций или технического обслуживания.

• 6.Губернатор

• Функция: автоматически регулирует клапан или дефлектор для поддержания постоянной скорости вращения при различных нагрузках, обеспечивая стабильность и эффективность.

•

• Ключевые особенности дизайна

• Взаимодействие угловых струй: Вода входит в ведра с одной стороны и выходит с противоположной, что позволяет более высокие показатели потока и более компактный ход, чем турбины Пелтона.

• Способность использовать несколько реакторов: Некоторые турбины Turgo используют несколько соприкосновений для увеличения мощности, хотя более распространены конструкции с одним реактором.

• Заявления

• Идеально длясреднеуровневый, высокопоточныйгидроэлектростанции, такие как горные районы или ирригационные сети.

• Подходит для децентрализованных энергетических систем благодаря адаптивности в различных условиях потока.

• Сравнение с турбинами Пелтона

• Управление потоком: Турго имеет более высокие потоки из-за двунаправленного выхода воды.

• Размер: Меньший диаметр бегуна для эквивалентной мощности, предлагающий преимущества пространства и затрат.

• Расстояние головы: оптимально для средних голов (50-250 м), тогда как Пелтон превосходит в очень высоких головах (> 250 м).

• Инновационный дизайн ведра турбины Turgo и эффективность конструкции делают ее универсальным решением для устойчивых гидроэлектрических проектов, балансирующей производительности, компактности,и оперативной гибкости.

• Эффективность: Немного ниже пиковой эффективности, чем колеса Пелтона, но лучше работает в условиях переменного потока.

•
•

• Разница между турбинами Пелтона и Турго

Турботурбины - это тип импульсной турбины, похожий на колеса Пелтона, но с некоторыми отличиями.Так что вода направляется на лопатки турбины или ведра, и импульс воды заставляет турбину вращаться.

Турботурбины были разработаны после турбины Пелтона. Главное отличие заключается в том, как струя воды ударяет ведра.Выход с обеих сторонНо турбины Turgo имеют другую конструкцию, где струя бьет ведра под углом, позволяя воде входить с одной стороны и выходить с другой.Это может позволить более высокие скорости потока или различные высоты головы.

Итак, структура турбины Turgo. Во-первых, есть рулетка, которая является вращающейся частью. Рулетка имеет ведра или лезвия, расположенные вокруг нее.Эти ведра сделаны для эффективного захвата струи водыЗатем есть сосна, которая направляет воду в ведра.Ограждение окружало бы бегуна и направляло поток водыТакже есть клапан или какой-то механизм управления потоком, чтобы регулировать количество воды, протекающей через сосуд.передача механической энергииПодшипники поддерживают вал, и может быть тормозная система, чтобы остановить турбину, если это необходимо.

В турбинах Turgo ведра отличаются от турбин Pelton, они спроектированы так, чтобы вода входила с одной стороны и выходила с противоположной.Это позволяет турбине обрабатывать больший объем воды по сравнению с ПелтономЭто может сделать турбины Turgo подходящими для применения с средней головкой. Пелтон обычно предназначен для высокой головы, низкого потока, тогда как Turgo может справиться с немного большим потоком.Угол, при котором реактив бьет ведра должны быть оптимизированы для эффективности.

Кроме того, используемые материалы должны быть прочными, чтобы выдерживать высокоскоростной струю воды.У сопла может быть копье, которое может двигаться внутрь и наружу, чтобы регулировать размер реактораПоскольку это импульсная турбина, корпус не должен выдерживать высокое давление; вода находится под атмосферным давлением после выхода из сопла.Но он должен быть прочным, чтобы защитить компоненты и направить воду дальше после того, как он выходит из ведра.

Турбинные турбины используются на средних гидроэлектростанциях, обычно на высоте от 50 до 250 метров.что делает их подходящими для некоторых гидроэлектрических проектовИх эффективность хороша в различных условиях потока, что является плюсом.
