Турбина типа S для гидроэлектростанции с высокой головкой для крупной станции снятия

Высокоэффективная гидротурбина С-тип турбина для голов 2 - 20 м Гидроэнергетический проект

Спецификации:

Описание:

Турбина типа S подходит для голов от 2 до 20 м и крупных гидроэлектростанций с разрядом.

Трубчатая турбина типа S доступна в версиях Horizontal Kaplan, также называемой горизонтальной турбиной типа S.Ее особенность заключается в том, что поток воды аксиален на протяжении всего прохода от входа до выхода., так что проход является прямым проводом по существу.Вал турбины выходит из трубы, где меняет направление, и может быть установлен либо с ремнем передачи, либо напрямую подключен к генератору.Эта современная турбина отличается высокой эффективностью в широком диапазоне потоков.

Турбина типа S также состоит из фиксированных лопастей и подвижных лопастей.

Структурные характеристики трубчатой турбины с расширением вала:

Форма планировки: обычно используется горизонтальная или наклонная планировка, причем наиболее распространенным является горизонтальная планировка.с низкой стоимостью и меньшими инженерными инвестициями, и подходит для небольших гидроэлектростанций с низкой загрузкой.

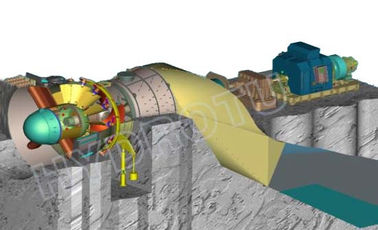

Структура прохода потока: проход потока состоит из впускной трубы, кольца пребывания, конического механизма водяного руководства, камеры бега, трубки натяжения и S-образного локтевого и хвостового прохода.Поток воды течет к бегуну параллельно валу турбины вдоль осевого направленияОн входит из впускной трубы и равномерно вводится в камеру бегуна через кольцо пребывания и конический механизм управления водой.он выпускается через трубу и S-образный локотьПоток воды гладкий и гидравлическая потеря небольшая.

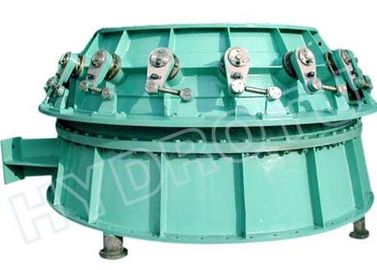

Водонаправляющий механизм: используется конический механизм водонаправления, причем ведущие лопатки расположены под углом 65° к центральной линии устройства.Эта конструкция может сделать поток воды сформировать идеальное циркуляции и войти в камеру бегуна, повышая эффективность преобразования энергии турбины.
Бегущий и главный вал: бегущий похож на форму лезвия электрического вентилятора и имеет две формы: фиксированный и регулируемый.Главный вал проходит горизонтально через трубку дыхания и подключен к генератору за пределами трубы дыханияКогда скорость единицы высока, она может быть напрямую подключена к обычному генератору; если скорость генератора низкая, она может быть подключена к генератору через увеличитель скорости.
Подшипник и система подачи масла: генератор и подшипники турбины имеют одну систему подачи масла для централизованного подачи масла.Резервуар высокого уровня масла подшипника расположен в вспомогательной силовой установке примерно 10 м высотой от центральной линии блока, а резервуар для возвращения масла и гидравлическая станция расположены в яме турбины, чтобы обеспечить стабильную работу агрегата.
Система регулирования скорости: регулятор подключен к кольцу управления турбины.операции, такие как запуск установки, подключение к сети, увеличение или уменьшение нагрузки и остановка установки, так что турбина может адаптироваться к различным условиям эксплуатации и поддерживать высокую эффективность.

Применение:

1Водная головка: 2 м - 20 м

2Мощность: 0,1 МВт - 10 МВт

3Диаметр бегуна: 0,4 м - 5 м

4Частота: 50/60 Гц.

5Тип выхода: 0,4 кВ, 3,3 кВ, 6,3 кВ или 10,5 кВ переменного тока трехфазного типа,

Если вы заинтересованы в турбине Каплана, вы должны знать некоторые ключевые параметры (такие как сетка, разряд потока, номер единицы, частота, напряжение).

Конкурентное преимущество:

HYDROTU является полноценным китайским поставщиком гидроэнергетического оборудования, консалтинговым и инженерным предприятием в области гидроэнергетического оборудования.Мы предоставляем высококачественное китайское гидроэнергетическое оборудование с передовыми технологиями и интегрированными услугами для удовлетворения глобальных рынков гидроэнергетики.

С нашей концепцией интегрированных услуг мы предоставляем вам индивидуальную поддержку от планирования проекта через реализацию до ввода в эксплуатацию и обслуживания завода.Проект клиента - это наш проект.Успех клиента - это наш успех.

HYDROTU обеспечивает услуги, поставки полного оборудования,экономическое решение глобальных гидроэнергетических проектов и стремится стать лучшим мировым поставщиком гидроэнергетического оборудования, а также лучшим поставщиком интегрированных услуг на рынках гидроэнергетики.

Характерные структурные преимущества трубчатой турбинной установки типа s следующие:

1. Высокая эффективность: проход потока расширенного трубчатого турбинного агрегата гладкий, и поток воды может течь через бегун с относительно небольшими потерями,что помогает повысить эффективность установки.
2. Хорошая устойчивость: конструкция вала - расширение трубчатого турбинного блока относительно проста и компактна.который уменьшает вибрацию и шум блока во время работы и имеет хорошую стабильность.
3. Высокая адаптивность: этот тип агрегата может широко использоваться в различных условиях водозабора и потока.Он может быть разработан и оптимизирован в соответствии с конкретными требованиями проекта для удовлетворения потребностей различных проектов по производству электроэнергии.
4. Удобная установка и техническое обслуживание: шестеренко-расширенный трубчатый турбинный агрегат имеет относительно простую структуру, что удобно для установки и технического обслуживания.Компоненты легко доступны, что может уменьшить сложность и стоимость установки и обслуживания.
5. Низкая стоимость: из-за своей простой структуры и относительно низких издержек на производство, валовое расширение трубчатого турбинового блока имеет определенное экономическое преимущество в проектах по производству электроэнергии,которые могут снизить общую стоимость инвестиций проекта.
